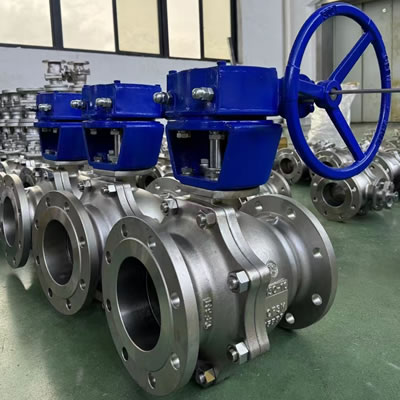

Q41F-16P-80 不銹鋼球閥屬于 Q41F-16P/25P 不銹鋼法蘭球閥系列，在工業流體控制領域發揮著重要作用。下面將為您詳細介紹該產品的相關信息。
這款 不銹鋼球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，同時也可用于流體的調節與控制。其設計與制造嚴格遵循 GB122237 標準，結構長度符合 GB12221 標準，法蘭尺寸遵循 GB9113、JB79 標準，壓力 - 溫度符合 GB9131 標準，試驗 - 檢驗則依據 GB/T13927、JB/T9092 標準，確保了產品的質量和性能達到行業規范。
在壓力試驗方面，公稱壓力為 1.6MPa 時，強度試驗壓力為 2.4MPa，水密封試驗壓力為 1.8MPa，氣密封試驗壓力為 0.4 - 0.7MPa。這些試驗數據保證了球閥在不同壓力環境下的密封性和可靠性。
從主要零件材料來看，閥體材料有 ZG1Cr18Ni9Ti、CF8、CF3、ZG1Cr18Ni12Mo2Ti、CF8M、CF3M 等多種選擇；球體和閥桿采用 1Cr18Ni9Ti、304、304L、1Cr18Ni12Mo2Ti、316、316L 等材料；閥座材料包括聚四氟乙烯 PTFE、加坡纖增強聚四氟乙烯 PTFE + Glass、對位聚笨 PPL；墊片材料有聚四氟乙烯 PTFE、不銹鋼/柔性石墨、齒形墊片；閥桿座材料為聚四氟乙烯 PTFE、不銹鋼/柔性石墨；填料采用聚四氟乙烯 PTFE、增強柔性石墨；填料壓蓋材料有 1Cr18Ni9Ti、304、304L、1Cr18Ni12Mo2Ti、316、316L 等。不同的材料組合使得該球閥能夠適應多種溫度和介質環境。溫度范圍方面，根據不同的閥座材料有所不同，聚四氟乙烯 PTFE 適用溫度為 - 29℃～150℃，加玻纖增強聚四氟乙烯 PTFE + GLASS 適用溫度為 - 29℃～200℃，對位聚笨 PPL 適用溫度為 - 29℃～300℃?？蛇m用的介質包括水、蒸汽、油品、硝酸類、強氧化介質、醋酸類、尿素類等。
對于 Q41F-16P-80 具體規格的 球閥，其主要外型尺寸如下：在 1.6MPa 的壓力下，DN 為 80 時，L（結構長度）為 250mm，D（法蘭外徑）為 195mm，D1（螺栓孔中心圓直徑）為 160mm，D2（密封面外徑）為 135mm，b（法蘭厚度）為 20mm，n - φd（螺栓數量 - 螺栓孔直徑）為 8 - 18，H（高度）為 215mm，D0（手輪直徑）為 400mm。 |
